MANUAL DEL INSTRUMENTO ``CAMARA INFRARROJA DOBLE DEL OAN: CID''

Luis Salas, Leonel Gutiérrez, Mauricio Tapia,
Irene Cruz-González, Elfego Ruiz, Esteban Luna,
Jorge Valdez, Rafael Costero, Erika Sohn,
Francisco Lazo, Joaquín Bohigas, Benjamín García,
José Manuel Murillo, Fernando Garfias, Oscar Chapa,
Salvador Zazueta, Victor García, Francisco Cobos,
Fernando Quiros, Arturo Iriarte, Carlos Tejada

Versión: OCT./2001 hacia sep 2002

Instituto de Astronomía
y
Observatorio Astronómico Nacional

Abstract:

La Cámara Infrarroja Doble (CID) del Obsevatorio Astronómico Nacional (OAN) fue diseñada por un grupo de académicos del Instituto de Astronomía de la UNAM, para el estudio astronómico en el infrarrojo cercano y medio, mediante dos instrumentos independientes que comparten el mismo contenedor criogénico: CID-InSb y CID-BIB. El CID-InSb tiene un detector InSb (Santa Barbara) de 256$\times$256 pixeles sensible en la región de 1-5 $\mu$m para imagen directa (escala de placa 0.3''/pix y tamaño de campo de $1.17' \times 1.17'$) y espectroscopía de baja resolución (R = 1400 a 2.2 $\mu$m, 500 y 1200 $\mu$m a 3.6 $\mu$m) cuya óptica está optimizada para 3.5 $\mu$m. El CID-BIB tiene un detector BIB (Boeing) de 128$\times$128 pixeles, sensible a longitudes de onda de 2 a 20 $\mu$m para imagen directa (escala de placa 0.5''/pix y campo de $64'' \times 64''$) cuya óptica está optimizada a 10 $\mu$m. Toda la óptica se mantiene a temperaturas menores que 20 K, mientras que los detectores operan a temperaturas de 30 K (InSb) y 7 K (BIB), respectivamente. La modalidad de cámara directa del InSb solamente puede utilizarse en filtro K, L angosto (dependiendo del background de la noche) y con el CVF en la región de 2-4 $\mu$m. La cámara directa del BIB permite alcanzar una magnitud límite de 6.7 en N (10 $\mu$m) en un minuto de integración, con cociente señal a ruido (S/R) de 1.

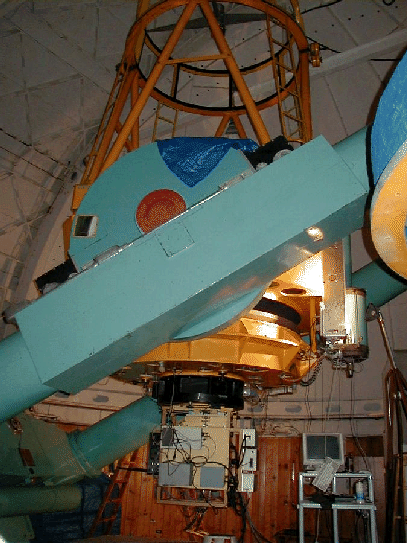

Figure 1: Cámara Infrarroja Doble instalada en el telescopio de 2.12 m.
