Rejillas y rendijas

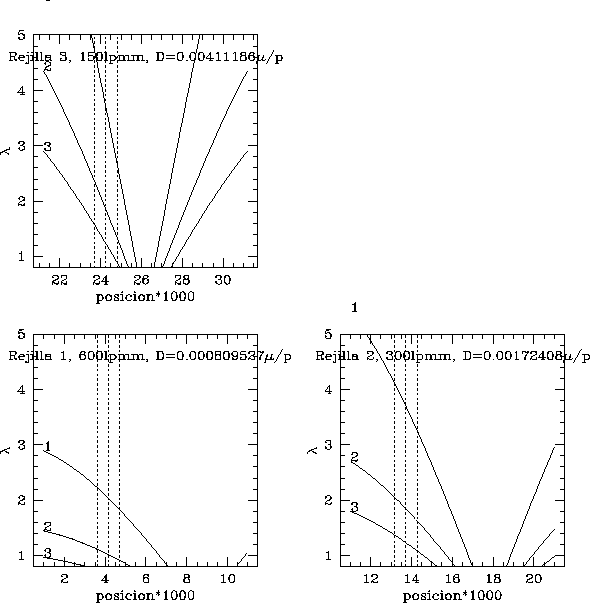

El espectrógrafo cuenta con tres rejillas y dos rendijas largas que se listan (1 a 3) en la Tabla 4.2, una de 100 $\mu$m y otra de 200 $\mu$m de ancho. En la tabla se listan las resoluciones a primer orden. La Fig. 4.3 muestra la longitud de onda central correspondiente a cada posición del motor de rejillas para los órdenes 1 a 3. El ángulo de blaze se indica con una línea vertical centrada en una franja de $\pm$ 5 grados. Un grado de giro corresponde a 111 pulsos en el motor.

Table 4.2: Rejillas del espectrógrafo InSb

Rejilla	Pos	1/d	$\lambda$Blaze	Pos	Relación de	R	R
#	orden	(lin/mm)	$\mu$m	blaze	dispersión	A=100$\mu$m	A=200$\mu$m
	0				($\mu$m/pixel)
espejo	36150	--	--	--	--	--	--
1	8600	600	1.96	8015 ?	0.00081	1400	700
2	17600	300	3.53	17582 ?	0.00172	1200	600
3	26050	150	3.23	28113 ?	0.00411	500	250

Figure 4.3: Rejillas del espectrógrafo InSb.
