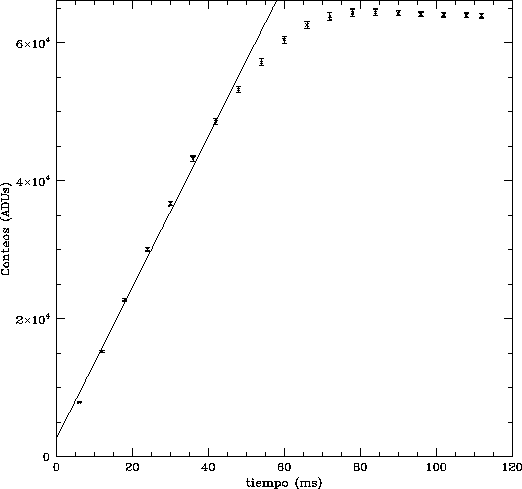

En la Fig. 3.1 se muestra señal mediana contra tiempo de integración
para un cuadrante típico del detector.
La señal es la radiación de fondo vista desde el telescopio con un
filtro angosto,
expresada en conteos para una sola lectura del detector (cuadro). El tiempo de
integración es variable entre 3 y 120 ms.
Se observa no linealidad
mayor al 10% después de los 50,000 conteos. Como en la mayoría
de las observaciones la radiación de fondo es mucho mayor que la señal del
objeto que se está estudiando, no es de esperarse que se requieran
correcciones por no linealidad.
La saturación del detector ocurre a 64,000 conteos (ADU), y
dado que la capacidad del pozo de integración es de
2.1
10
e
, se tiene
una ganancia de 330 e/ADU.
La corriente oscura y el offset electrónico se midieron integrando
con un filtro opaco con un pequeño agujero (PH en la rueda), viendo la imagen
de la parte central de stop de Lyot. Con esto se determinó una
corriente oscura de 51 conteos / ms (1.7
)
y un offset electrónico de 1400 conteos extrapolado a señal cero
(ver Tabla 1.1).
