La eficiencia de las rejillas 150/2.15 y 150/3.43
Michael Richer
7 de febrero 2001
Detalles de la calibración de la rejilla 150/2.15
Las calibraciones para esta rejilla están basadas en observaciones que obtuvo Alan Watson la noche del 27 de enero 2001. El cielo fue despejado. Se obtuvo una observación de la estrella estándar Feige 34 sin filtro (curva azul) y otro con el filtro RG630 (curva verde). Alan obtuvo también observaciones de esta estrella a través los filtros GG455 y BG39 que discuto abajo. La rejilla estuvo en un ángulo de 2º50' para todas las observaciones. La rendija tuvo una anchura de 700 micras (8.9") y fue orientada este-oeste.

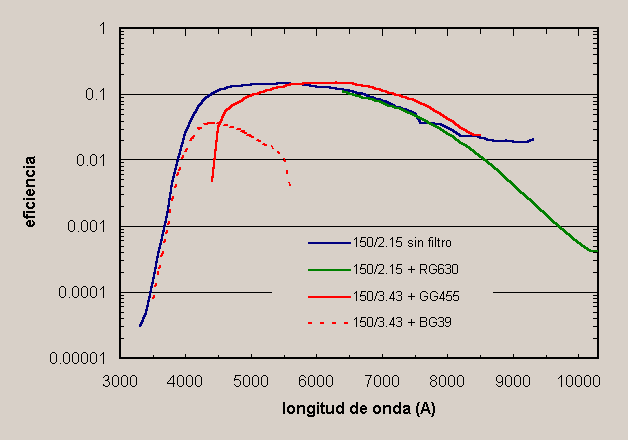

La contaminación por el segundo orden se ve claramente en la figura. El cambio en el pendiente de la curva sin filtro (curva azul) alrededor de 7500Å se debe a que la luz azul en segundo orden cae por encima de la luz roja en primer orden y causa un aumento artificial en la eficiencia para longitudes de onda al rojo de 7500Å. Que la contaminación del segundo orden empieza solamente al rojo de 7500Å se debe principalmente a la pobre eficiencia para longitudes de onda al azul de 3750Å. La calibración obtenida con el filtro RG630 (curva verde) indica la respuesta intrínseca para el primer orden en el rojo.
Detalles de la calibración de la rejilla 150/3.43
Las calibraciones para esta rejilla están también basadas en observaciones obtenidas por Alan Watson el 27 de enero 2001. El cielo se mantuvo despejado. Alan obtuvo observaciones de la estrella Feige 34 con los filtros GG455 y BG39. La rejilla fue puesta en un ángulo de 2º56'. La rendija tuvo 700 micras de anchura y fue orientada este-oeste.
La calibración con el filtro BG39 ilustrada en la figura muestra la respuesta de esta rejilla en segundo orden (curva roja punteada). De hecho, en esta configuración, se observa el espectro en ambos primer y segundo orden en el azul separados en el eje de longitud de onda. La caida alrededor de 5500Å se debe a que la transmisión del filtro BG39 empieza a caer en estas longitudes de onda.
La calibración con el filtro GG455 muestra la respuesta en primer orden en el rojo (curva roja continua). La caida cerca de 4500Å se debe a la transmisión del filtro.
Comparación
Se puede comparar esta rejilla con la rejilla 150/2.15 usando las observaciones obtenidas con ambas a través los filtros BG39 y GG455. La rejilla 150/2.15 tiene una mejor respuesta en el azul en primer orden, pero una respuesta mucho peor en segundo orden. La rejilla 150/3.43 es la más sensible para longitudes de onda al rojo de 5500Å.
Agradezco a Alan Watson para la adquisición de las observaciones que me permitieron calcular las eficiencias de estas dos rejillas.
